IFRTS (Insight Focus Realtime Tracking System)
Intro

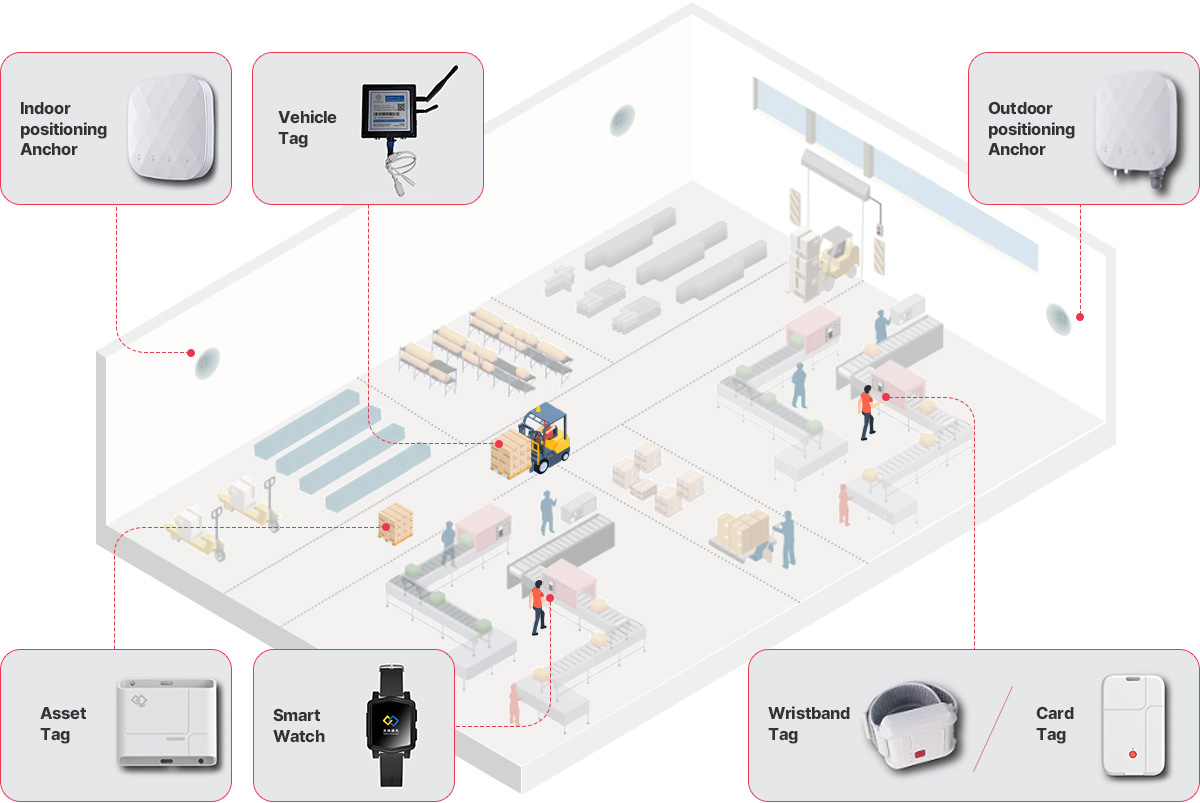

UWB의 정확한 위치는 디지털 공장을 구축하는 데 도움이 됩니다.

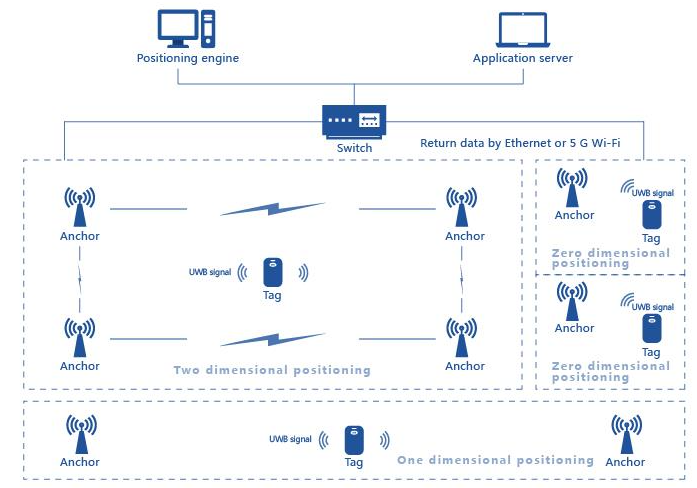

Smart Factory의 고정밀 측위 관리 솔루션은 국제적인 첨단 UWB 기술을 핵심으로 기업에 센티미터 수준의 고정밀 측위 서비스를 제공합니다. 0차원 존재 감지, 1차원 선형 궤적 측위 및 2차원 지역 평면 측위를 통합한 다차원 측위 모드를 채택하여 사람, 차량, 사물의 실시간 위치를 정확하게 파악하고 궤적 추적, 작업 시간 통계, 면적 수, 전자 울타리 및 기타 서비스 기능과 결합하여 인사 운영의 효율성을 높이고 공장의 자재 관리 개선, 공정 흐름 최적화 및 스마트 팩토리의 관리 수준 향상을 지원합니다.
Smart Factory의 고정밀 측위 관리 솔루션은 국제적인 첨단 UWB 기술을 핵심으로 기업에 센티미터 수준의 고정밀 측위 서비스를 제공합니다. 0차원 존재 감지, 1차원 선형 궤적 측위 및 2차원 지역 평면 측위를 통합한 다차원 측위 모드를 채택하여 사람, 차량, 사물의 실시간 위치를 정확하게 파악하고 궤적 추적, 작업 시간 통계, 면적 수, 전자 울타리 및 기타 서비스 기능과 결합하여 인사 운영의 효율성을 높이고 공장의 자재 관리 개선, 공정 흐름 최적화 및 스마트 팩토리의 관리 수준 향상을 지원합니다.
- 인사배치생산라인 근무자, 운영자, 관리자, 품질검사원, 정비기술자, 방문자 등.
- 자재 및 상품관리중요한 상품, 자산, 원자재 및 물류 장비(팔레트, 선반) 등.
- 자산/공구 위치AGV, 자재 트롤리, 지게차, 공구 및 장비 등.

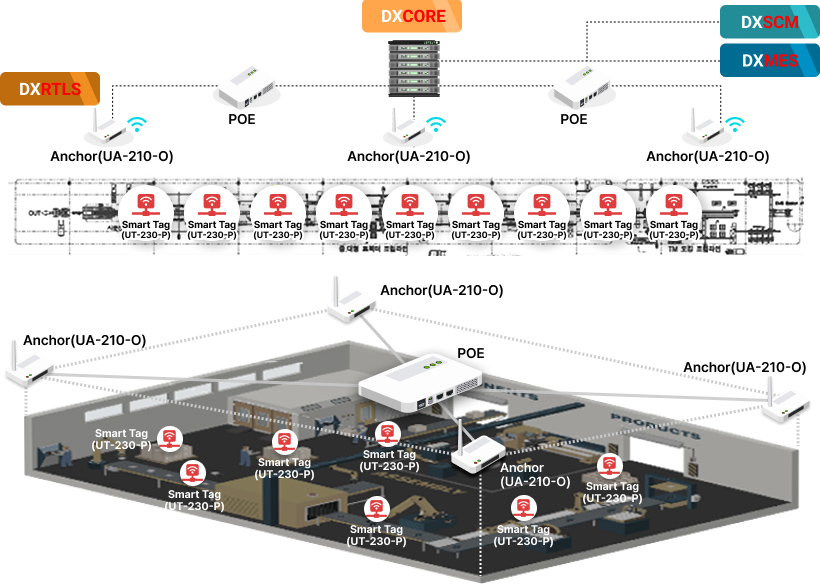

RTLS-EPD 기술
- RTLS-EPD 기술을 활용한 실시간 생산품, 재고 위치 및 표준 재공 관리와 e-Manufacturing을 통한 품질 경쟁력 강화
실시간 Tracking 및 재공 관리
- 생산품이 공정을 통과하는 동안 추적성 관리와 이종품 체크 및 업무 진행 내역이 모니터링 되며 각 공정별 재공 정보와 차량의 상세 정보를 관리
실시간 생산품 위치 Data 확보
- 생산품 및 재고 위치 확인 등으로 낭비 업무 제거
- 긴급 생산지시 우선 출하 환경 구축
- 불량품, 결함 제품의 Tag 색상변화로 관리 효율 향상
IFRTS Software
실시간 위치 추적 및 위치 데이터 모니터링을 통하여 생산이력, 작업자의 이동, 제품 위치 및 출고 위치 파악등의 제조현장 관리 기능과 위험지역 접근 방지, 위험감지, 추락예방, 작업자 건강체크 및 각종 안전알람 등을 모니터링 하여 사고의 사전예방을 지원하는 시각화 플랫폼.

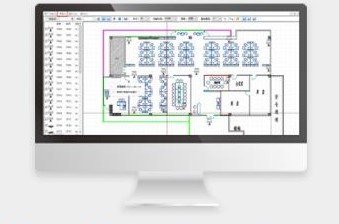

데이터 모니터링 플랫폼 RealTrek
Application platform
- HTTP, Webservice 등의 인터페이스를 지원하여 MES, WMS, ERP 등의 상위 지능형 시스템과의 인터페이스와 통합이 용이합니다.
- CentOS8(64bit), Windows Server 2012/2016/2019(64bit)
- 로컬 구축, 프라이빗 클라우드 지원
개요
RealTrek은 디엑셀의 다년간 연구하고 프로젝트를 수행하여 축적된 RTLS 기술을 바탕으로 개발한 모니터링 플랫폼 입니다.
RealTrek의 적용 분야는 생산관리, 제조현장, 전력 및 에너지, 건설현장, 광산 및 터널, 창고업, 안전관리 등이며 편리한 브라우저를 갖춘 UWB 고정밀 측위 시스템 소프트웨어입니다. 실시간 데이터를 모니터링 하고 효율적인 유지 관리 및 강력한 시스템 확장성을 장점으로 가지고 있습니다.
시스템기능
- Monitoring
- Area Management
- Map Control
- Tag Management
- Anchor Management
- Labor Management
- Alram Management
- Tracking History

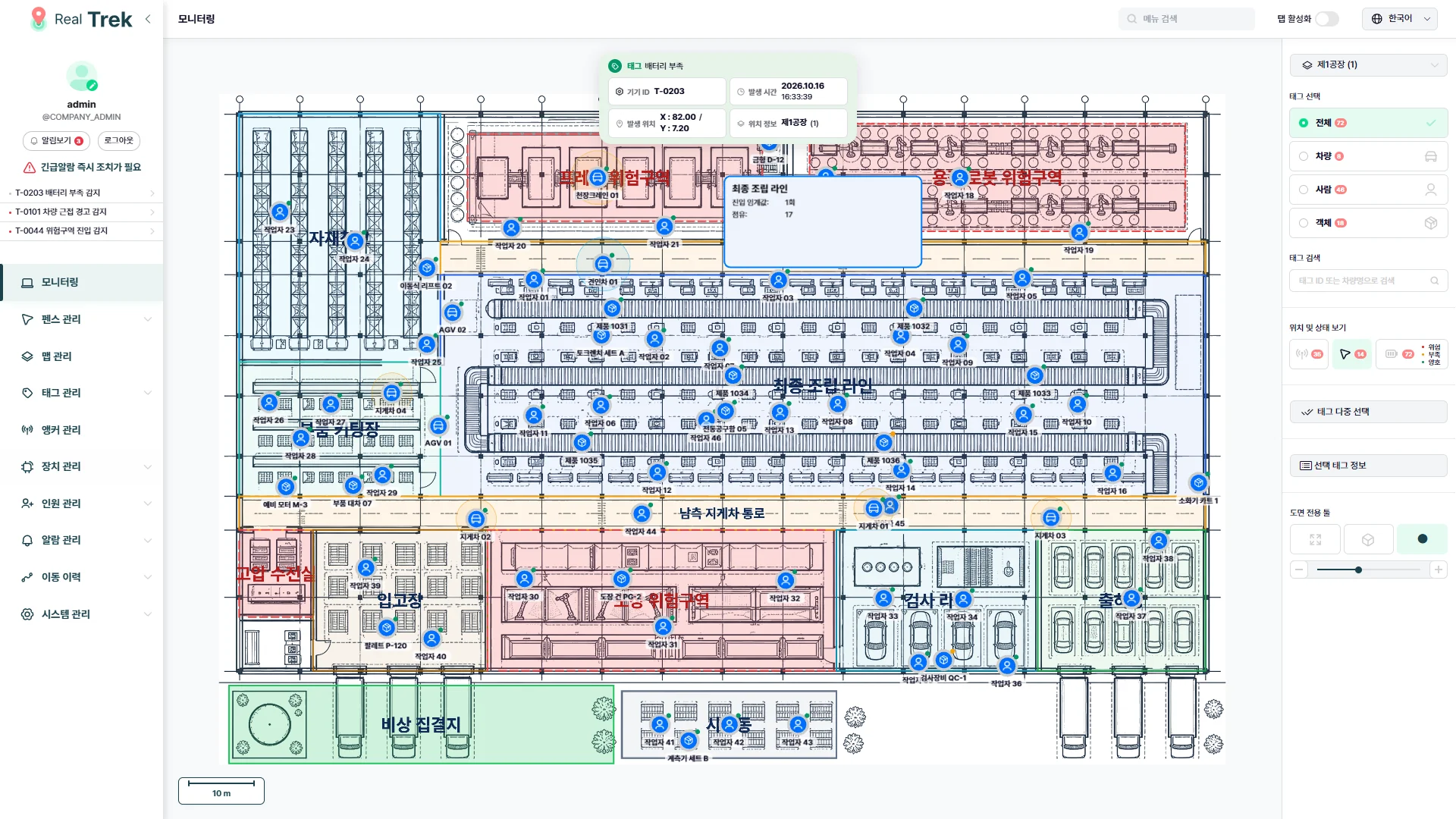

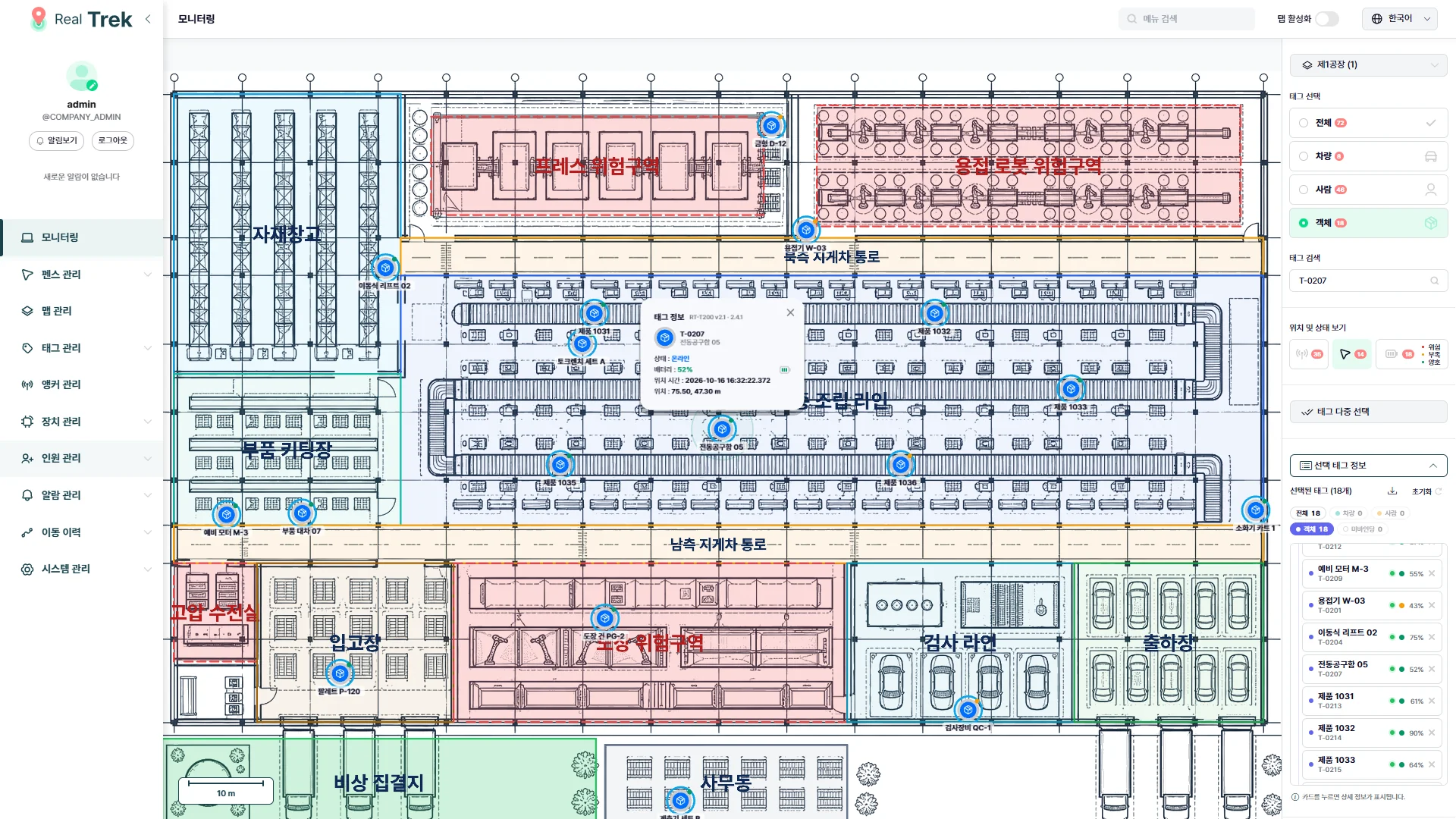

모니터링

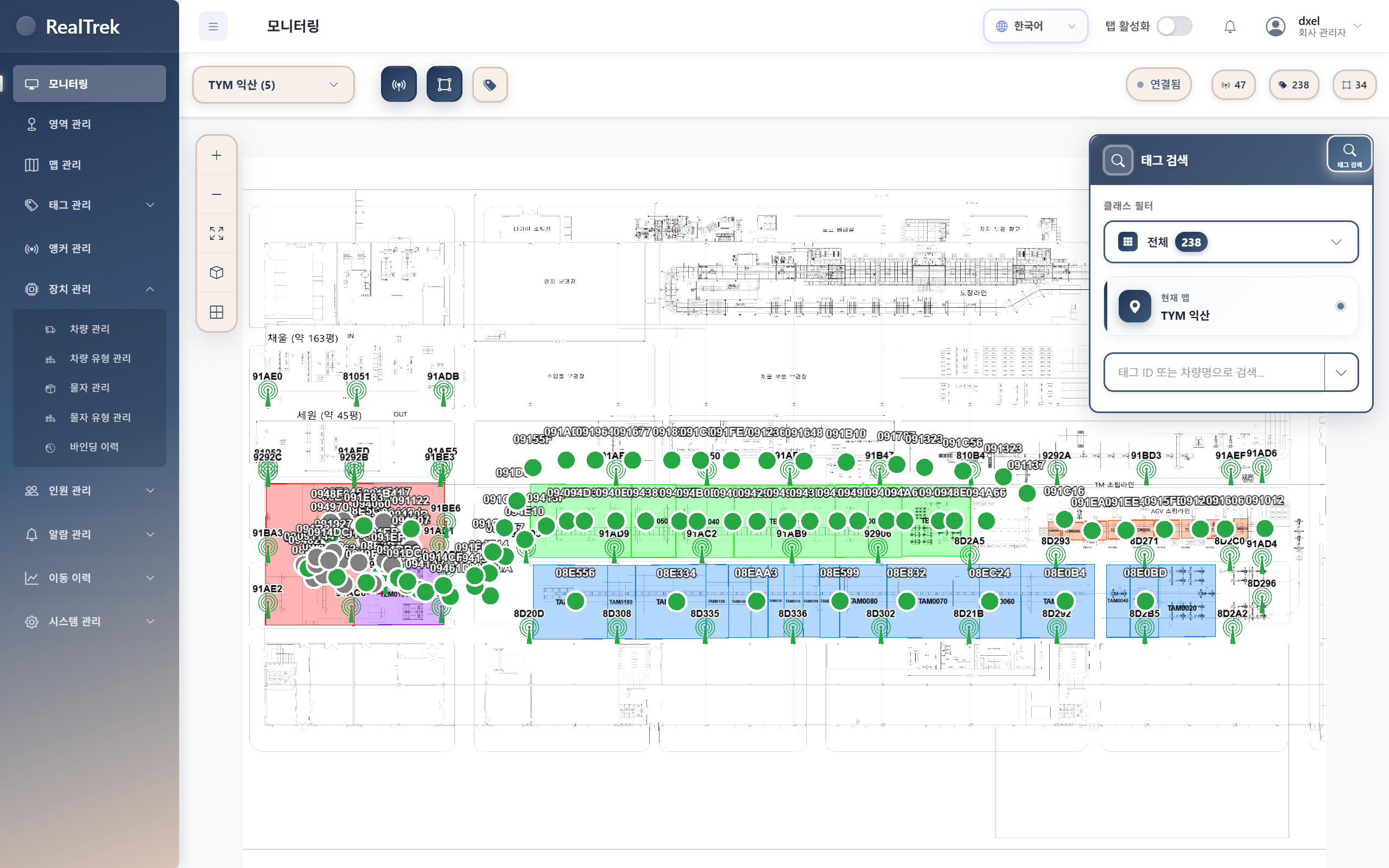

UWB 태그들의 실시간 위치를 모니터링하는 페이지입니다. 각 태그의 현재 위치, 배터리 상태, 이동 경로를 실시간으로 모니터링할 수 있습니다.

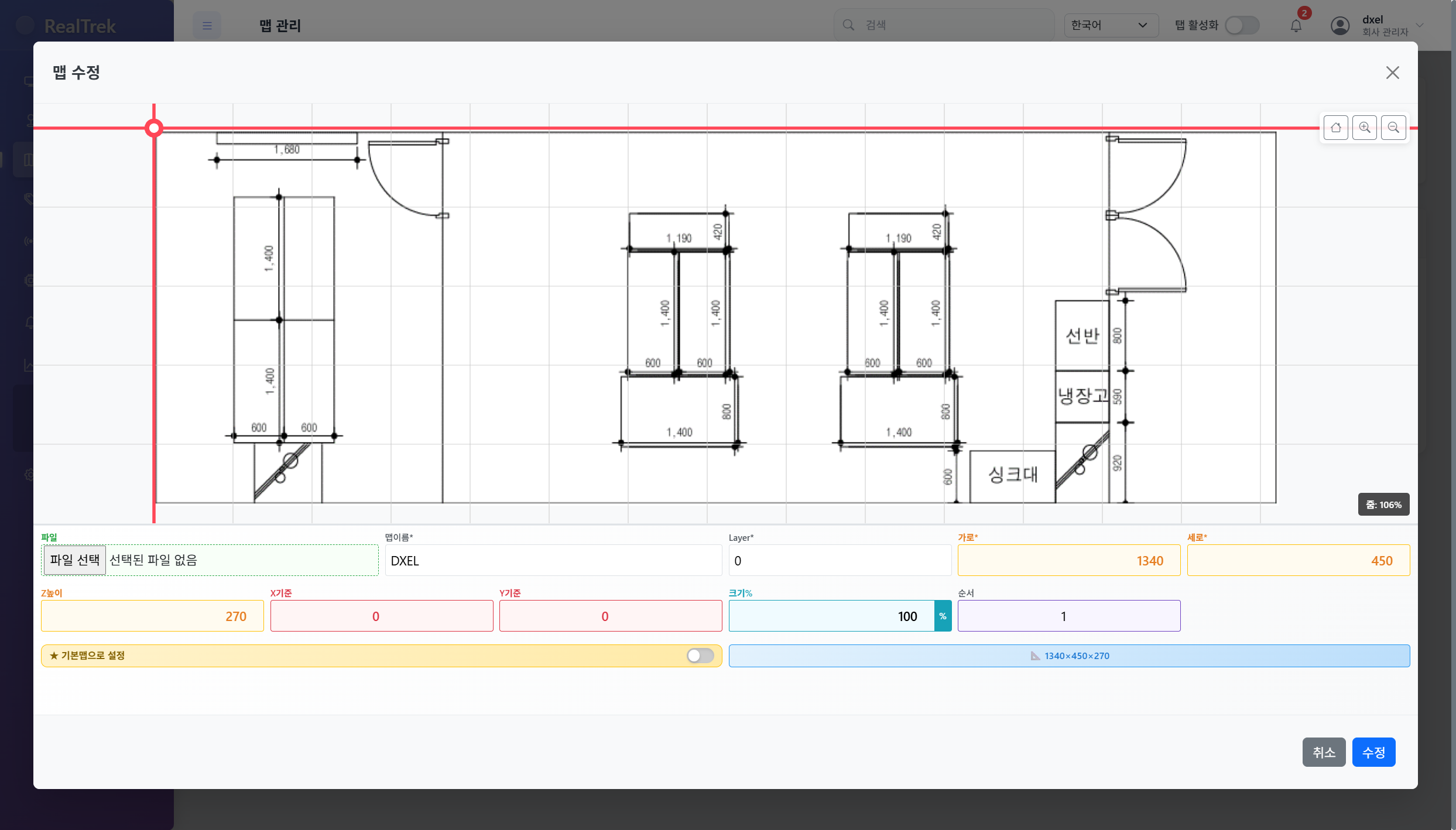

맵 관리
위치 추적용 디지털 맵을 생성하고 관리하는 페이지입니다. 현장 도면이나 위성사진을 업로드하여 실제 크기와 좌표를 설정하고, 여러 층의 맵을 관리할 수 있습니다.

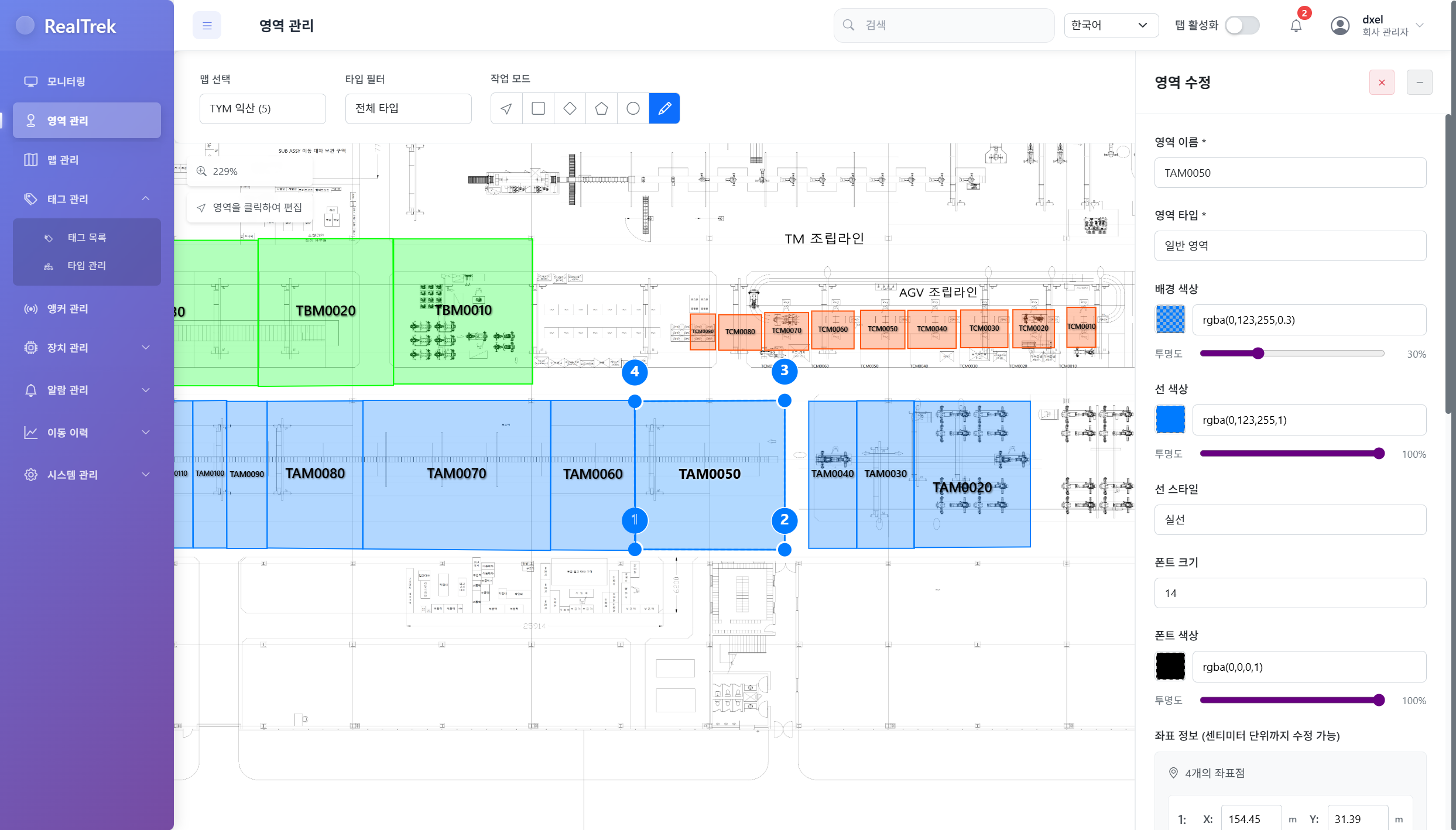

영역 관리
출입 내역 기록을 위한 지오펜스 영역을 관리하는 페이지입니다. 원형이나 다각형 영역을 지도에 그리고, 위치를 지정하며, 출입 규칙과 알람 조건을 설정할 수 있습니다.

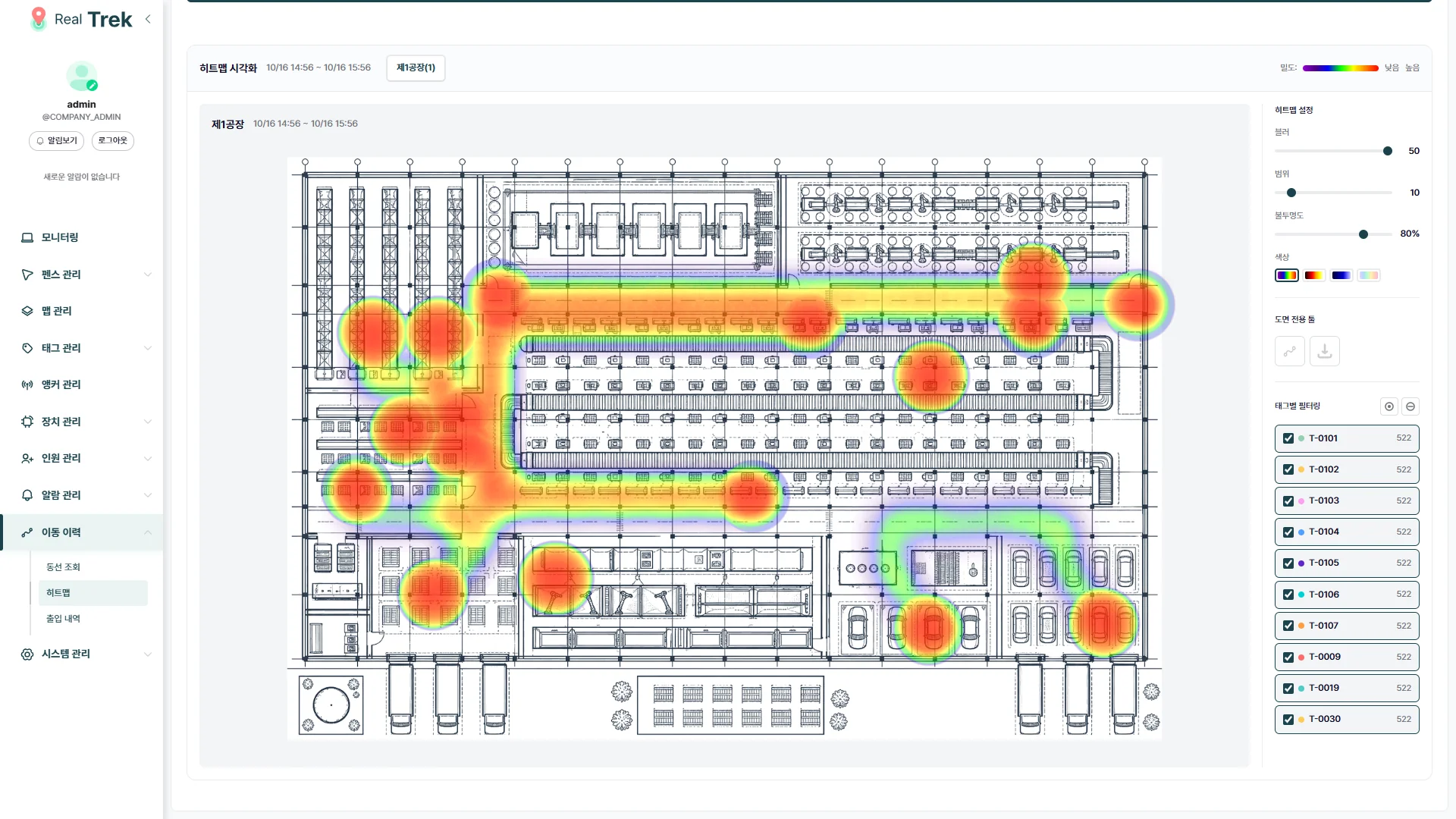

히트맵

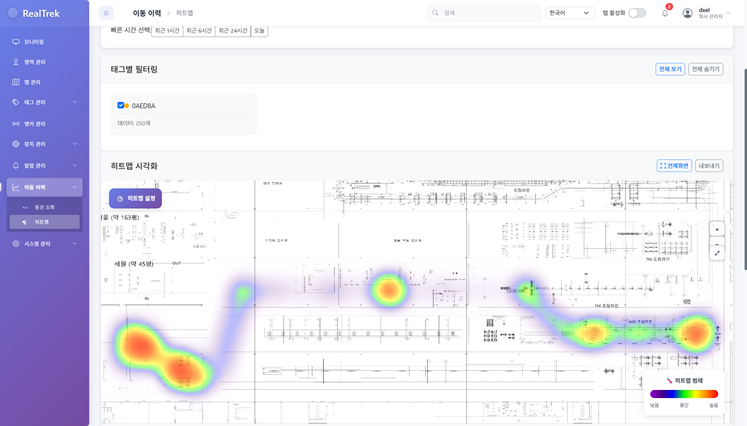

활동 밀도를 시각화하는 페이지입니다. 선택된 기간 동안의 태그 활동을 열화상 지도 형태로 표시하여 활동이 집중된 구역을 파악할 수 있습니다.
동선 조회

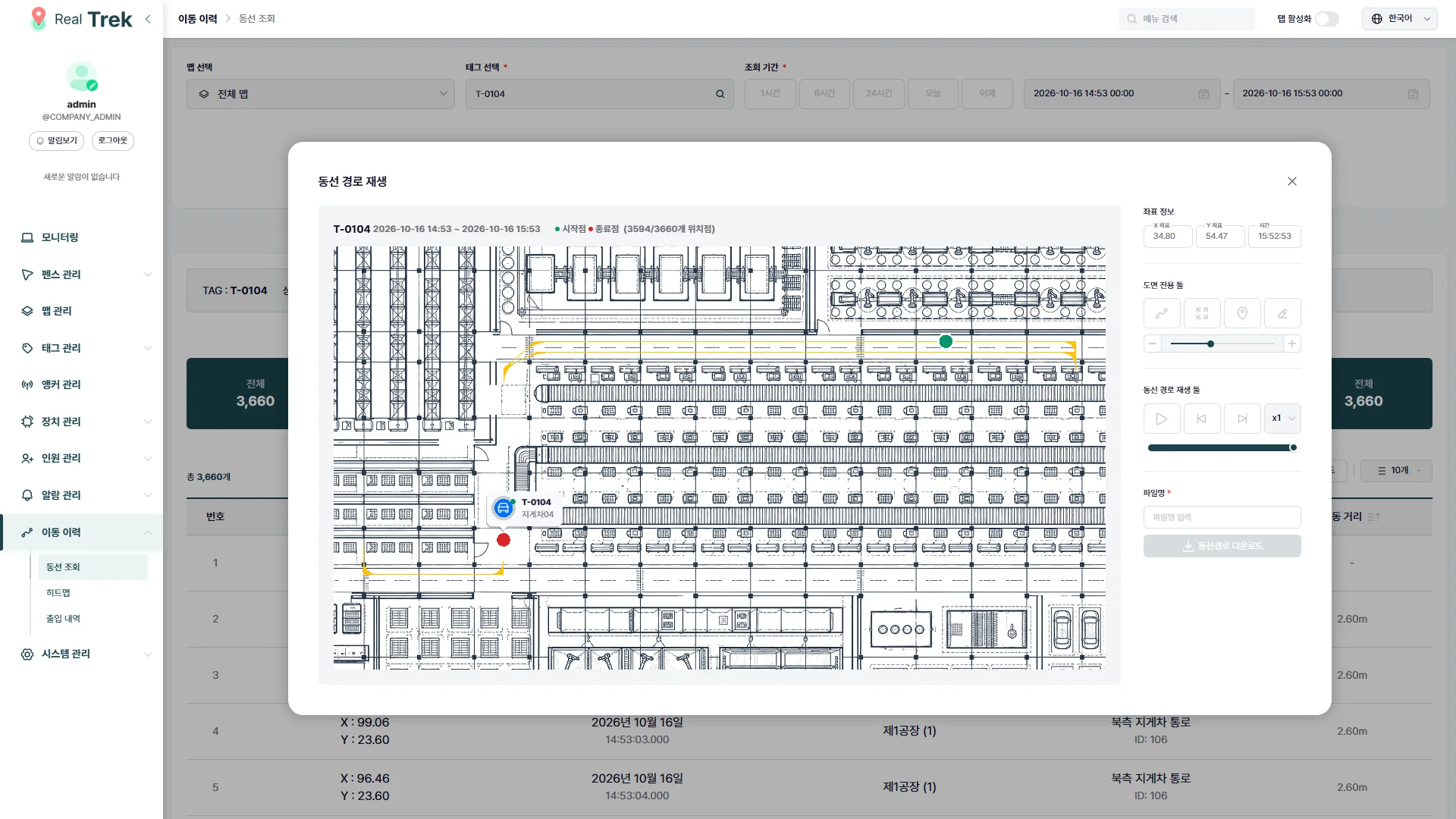

특정 태그의 이동 경로를 조회하는 페이지입니다. 원하는 기간을 선택하여 태그의 이동 궤적을 row 형태로 조회하고, 경로 동영상 재생 및 통계 정보를 확인할 수 있습니다.
알람 설정

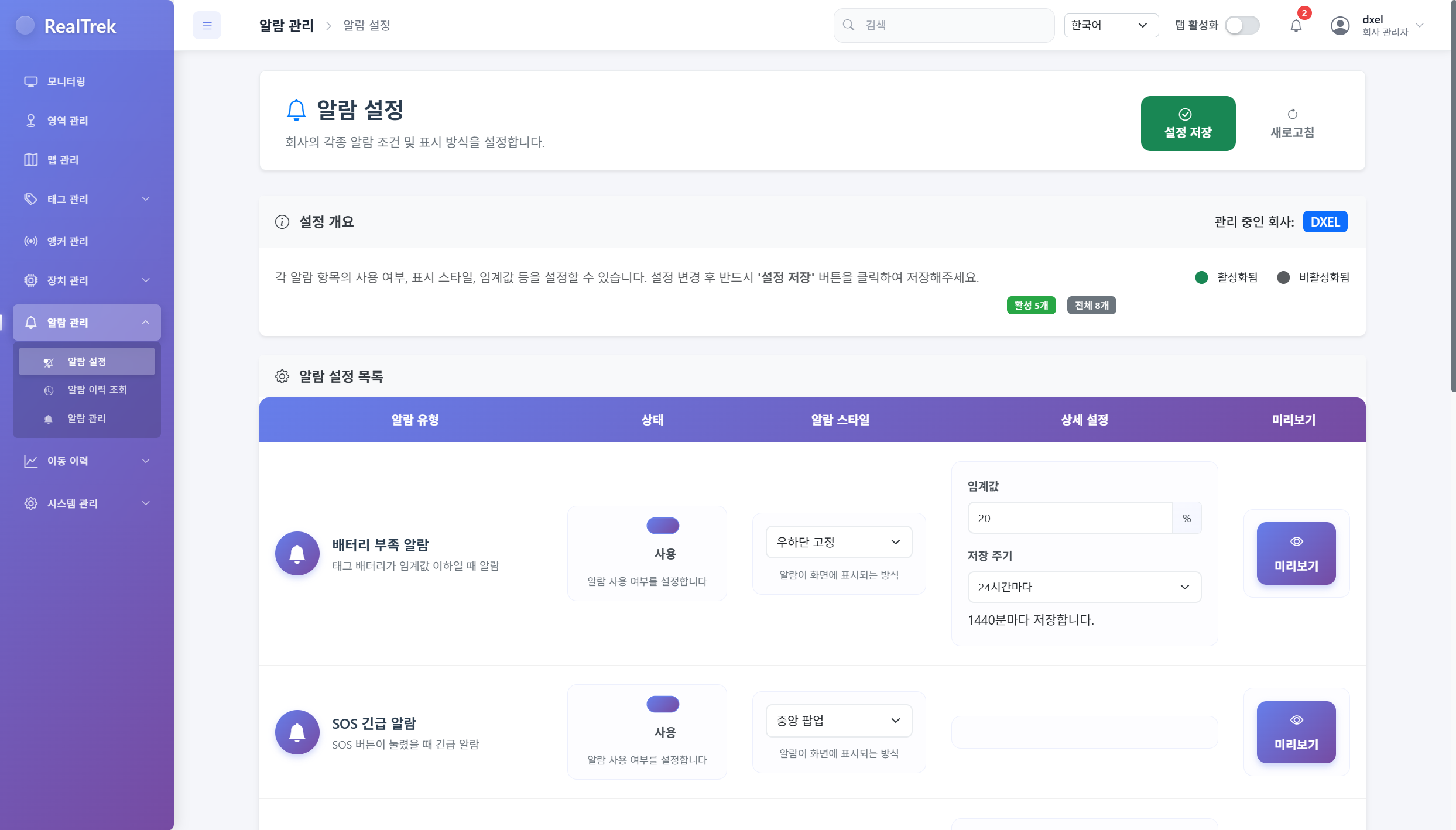

다양한 상황에 대한 알람 규칙을 설정하는 페이지입니다. 영역 출입, 배터리 부족, 추락 등의 조건과 알림 방식을 구성할 수 있습니다.
이 화면은 알림 이력 조회 및 관리 화면으로, 시스템에서 발생한 모든 알림 이벤트를 유형별로 통계 확인하고, 상세 이력을 검색·조회할 수 있는 기능을 제공합니다.
알람 관리 기능은 시스템 내 다양한 이벤트를 실시간으로 탐지하고 관리자가 즉시 대응할 수 있도록 지원합니다.

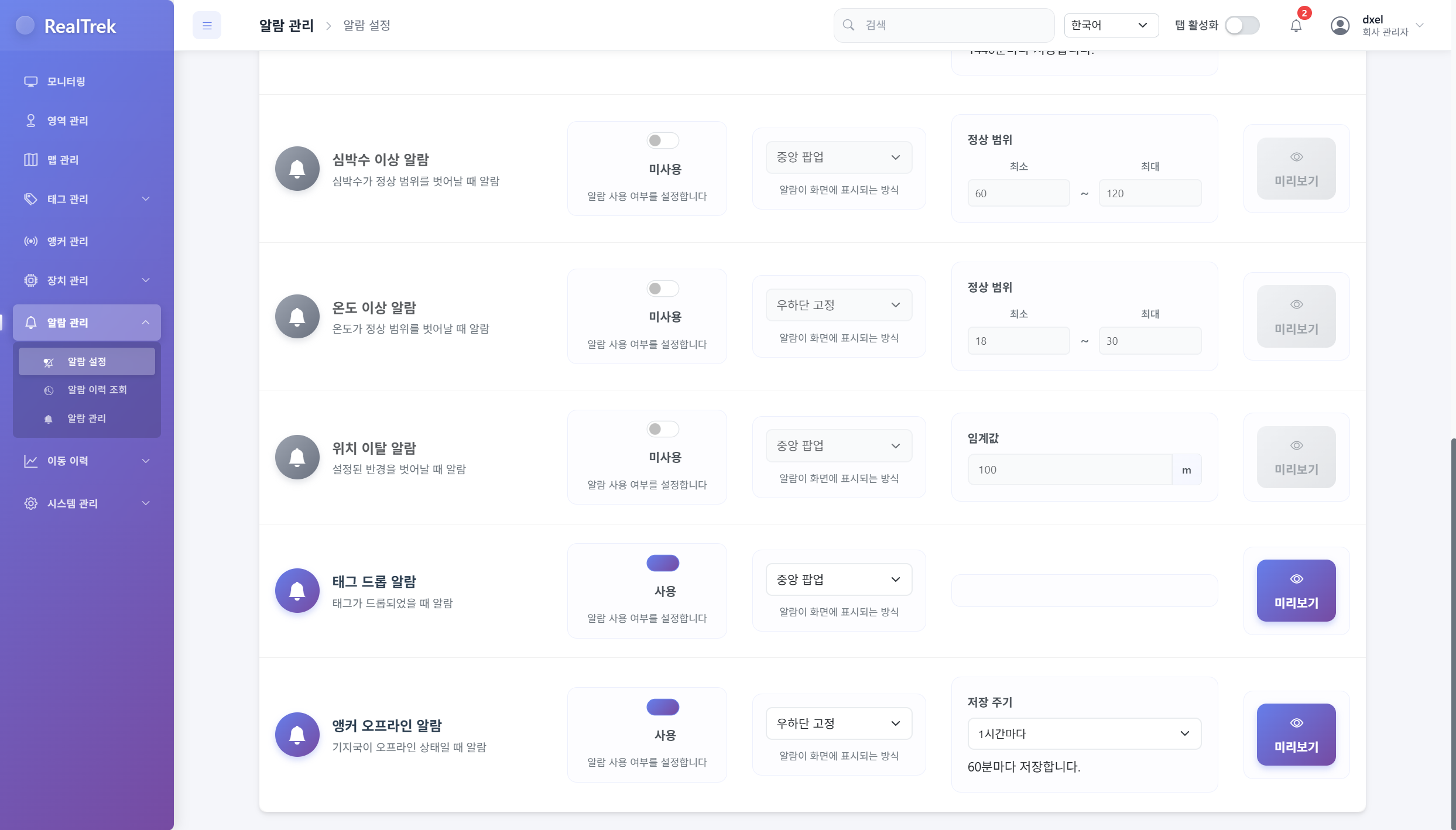

① 알람 설정 화면에서는 배터리 부족, SOS 긴급, 온도 이상, 위치 이탈 등 다양한 알람 조건을 정의하고, 사용 여부·임계값·발생 주기 등을 세부적으로 설정할 수 있습니다.
② 알람 발생 화면에서는 시스템에서 감지한 알람을 유형별로 분류하고, 긴급도에 따라 시각적으로 구분하여 관리자가 신속히 대응할 수 있도록 제공합니다.

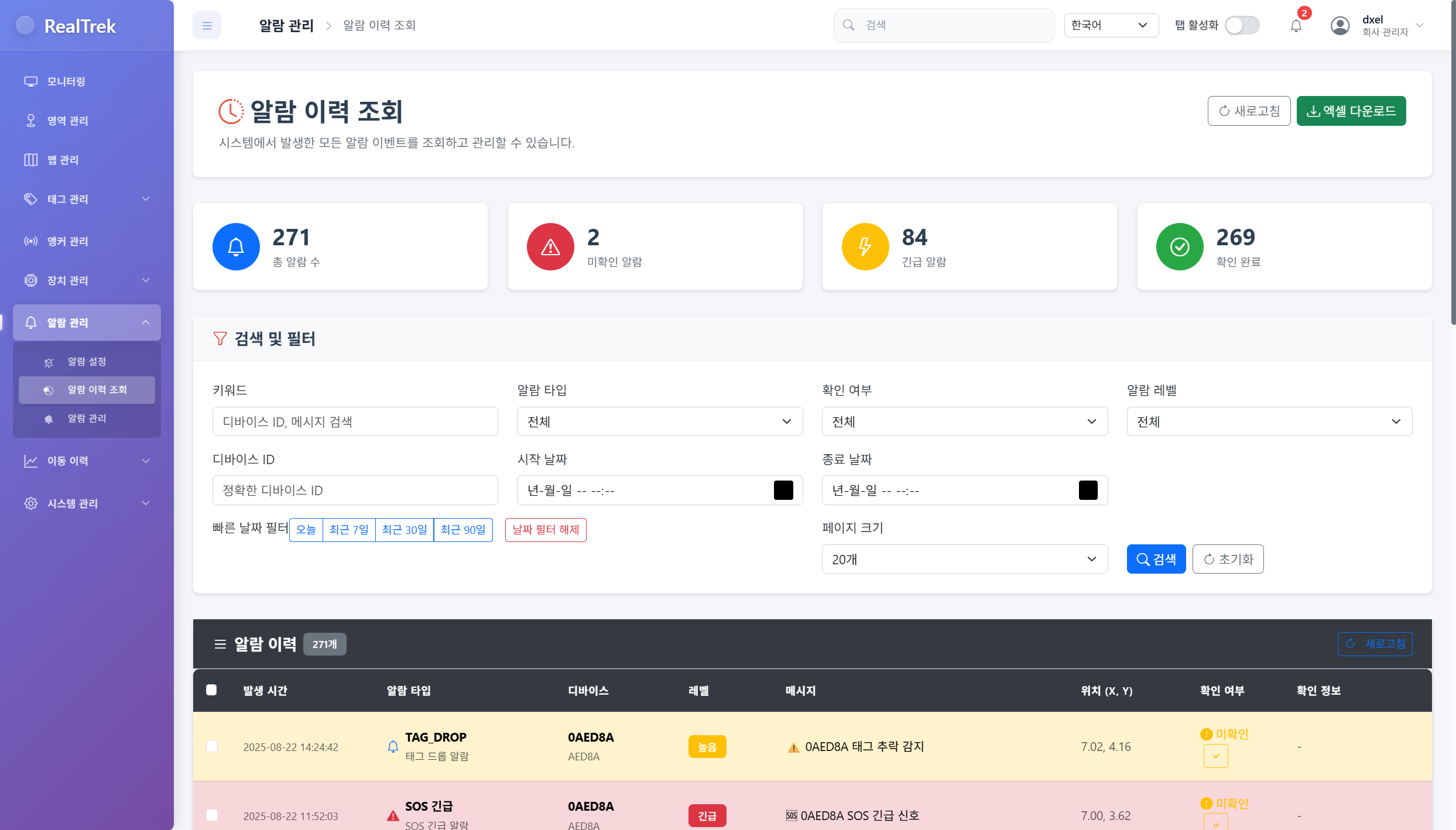

알람 이력 조회
> 알람 이력 조회 화면에서는 모든 알람의 발생 건수, 미확인 건, 긴급 알람, 처리 완료 건을 한눈에 확인할 수 있으며, 검색·필터 기능을 통해 특정 디바이스나 기간별 알람 내역을 상세히 조회하고 관리할 수 있습니다.
> 이를 통해 관리자는 알람의 발생부터 처리까지 전 과정을 통합적으로 모니터링 및 관리할 수 있습니다.
데이터 수집 플랫폼 LS-1000
Calculation engine
- 사용자 친화적인 API 인터페이스 제공을 통한 사용자 개발 지원
- Windows 시리즈 운영 체제, 64비트: Win10, Win11, Server 2008 R2, Server 2012, Server 2016 등
개요
LS-1000은 UWB 통신을 기반으로 위치 데이터를 수집하고, 기준 설정 및 데이터 수집을 통합적으로 관리할 수 있는 플랫폼입니다.
TDoA와 ToF 위치 측정 기법에 당사의 다년간 축적된 노하우를 접목하여 정밀한 위치 데이터를 계산할 수 있으며,위치 데이터 수집을 위한 기초 설정도 손쉽게 구성할 수 있도록 지원합니다.
또한, 수집된 데이터를 실시간으로 확인할 수 있으며, UDP, HTTP, TCP 등 다양한 통신 프로토콜을 지원하여 유연한 시스템 연동이 가능합니다.
TDoA와 ToF 위치 측정 기법에 당사의 다년간 축적된 노하우를 접목하여 정밀한 위치 데이터를 계산할 수 있으며,위치 데이터 수집을 위한 기초 설정도 손쉽게 구성할 수 있도록 지원합니다.
또한, 수집된 데이터를 실시간으로 확인할 수 있으며, UDP, HTTP, TCP 등 다양한 통신 프로토콜을 지원하여 유연한 시스템 연동이 가능합니다.
시스템기능
LS-1000: 고정밀 위치 데이터 수집을 위한 통합 플랫폼
LS-1000은 UWB 통신 기반의 통합 플랫폼으로, 위치 데이터 수집과 기준 설정을 간편하게 관리할 수 있습니다.
TDoA 및 ToF 측위 기법에 당사의 노하우를 더해, 정밀하고 신뢰성 높은 위치 데이터를 제공합니다.
실시간 데이터 모니터링 지원
UDP, HTTP, TCP 등 다양한 통신 프로토콜 호환
직관적인 초기 설정으로 손쉬운 운영 가능
산업 현장부터 스마트 물류까지 — LS-1000은 다양한 환경에 최적화된 위치 데이터 수집 솔루션입니다.
LS-1000은 UWB 통신 기반의 통합 플랫폼으로, 위치 데이터 수집과 기준 설정을 간편하게 관리할 수 있습니다.
TDoA 및 ToF 측위 기법에 당사의 노하우를 더해, 정밀하고 신뢰성 높은 위치 데이터를 제공합니다.
실시간 데이터 모니터링 지원
UDP, HTTP, TCP 등 다양한 통신 프로토콜 호환
직관적인 초기 설정으로 손쉬운 운영 가능
산업 현장부터 스마트 물류까지 — LS-1000은 다양한 환경에 최적화된 위치 데이터 수집 솔루션입니다.
주요화면

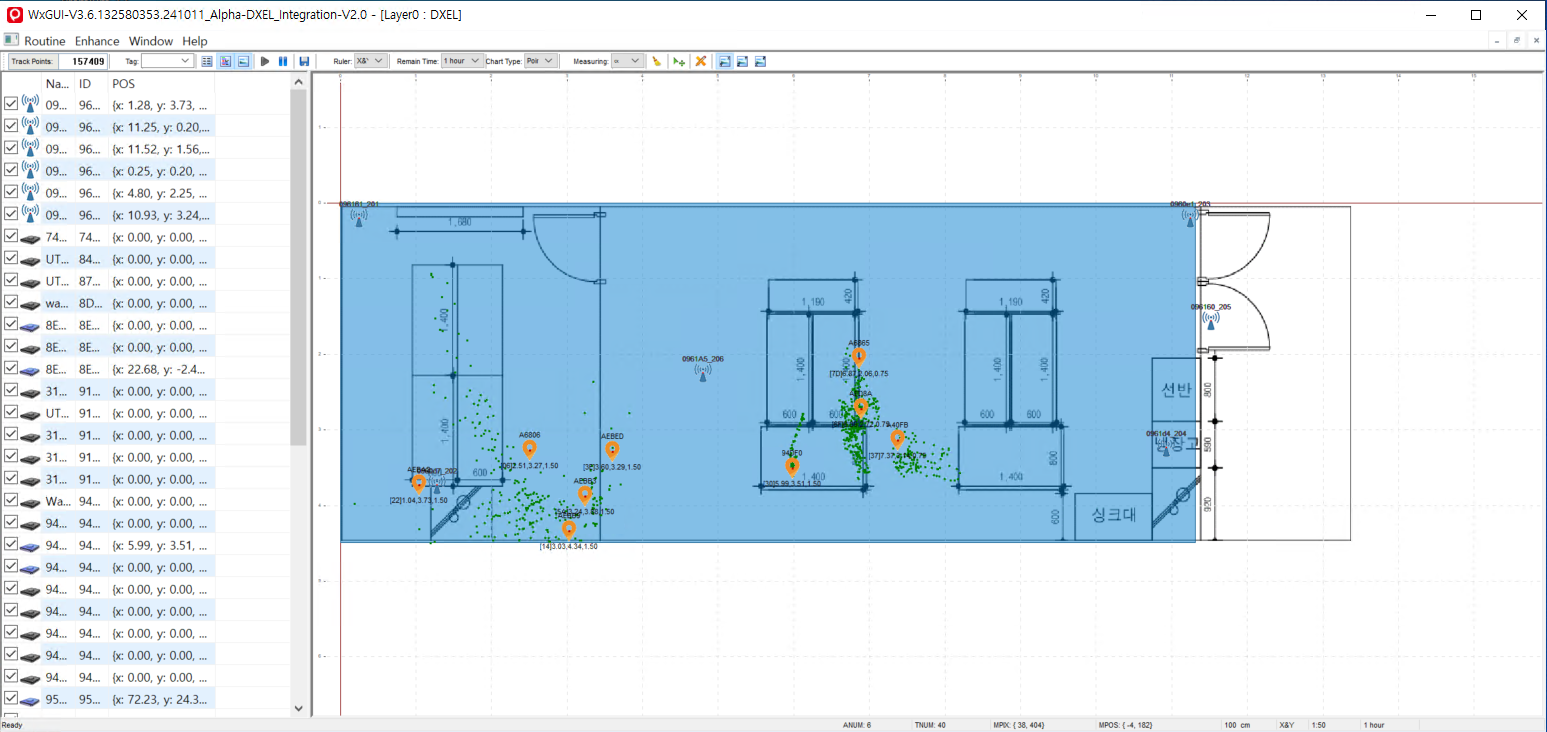

실시간 위치 확인 – 메인 화면

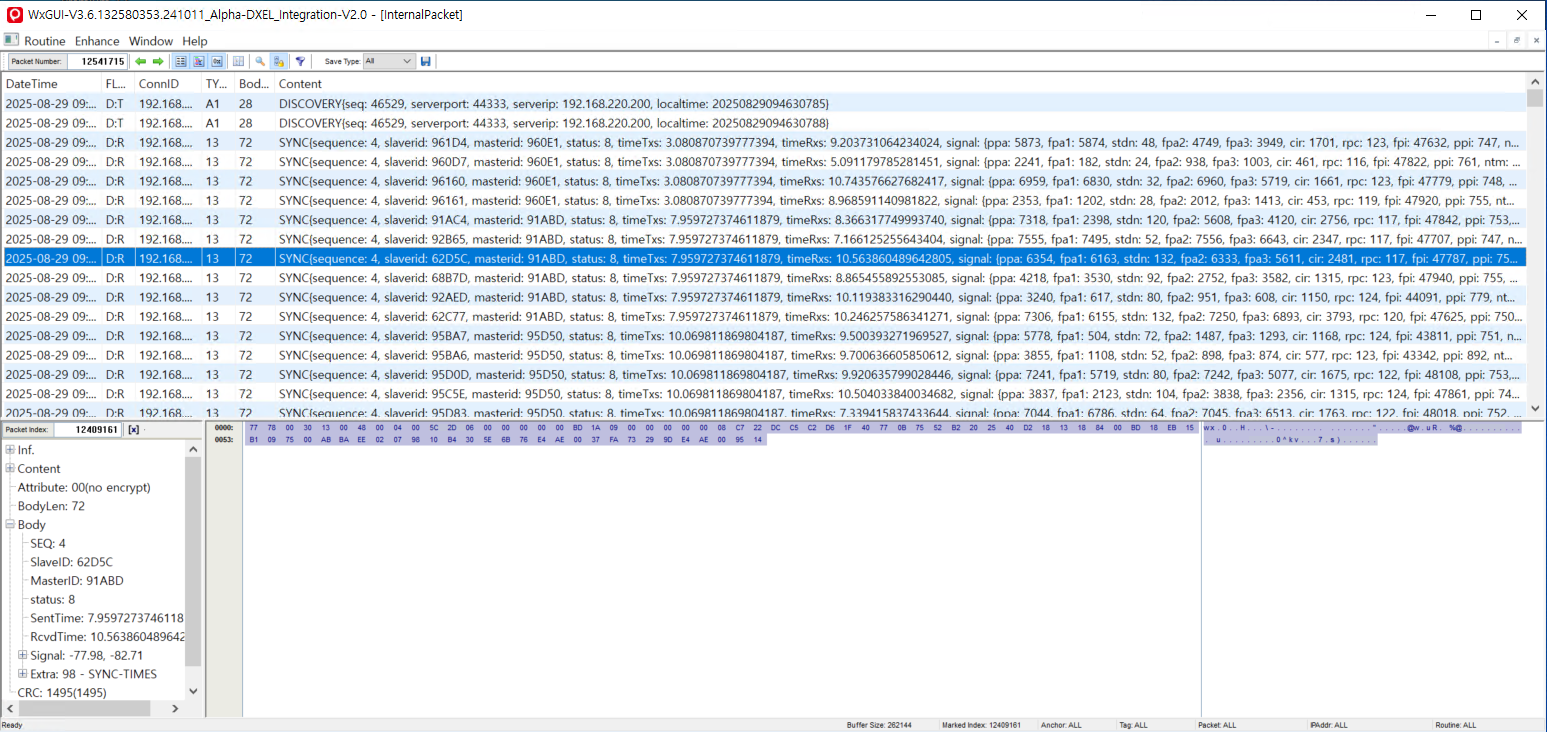

실시간으로 수집되는 Raw 데이터 확인 및 Export

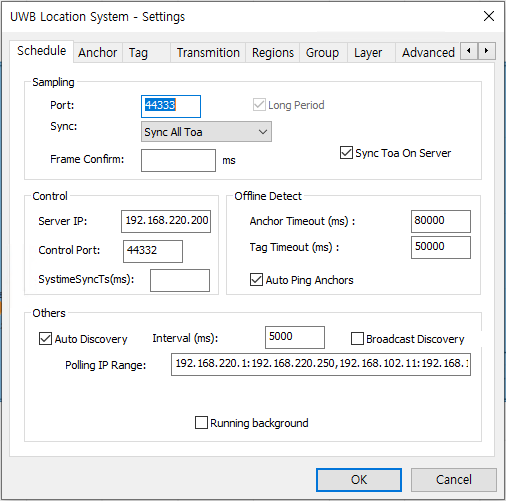

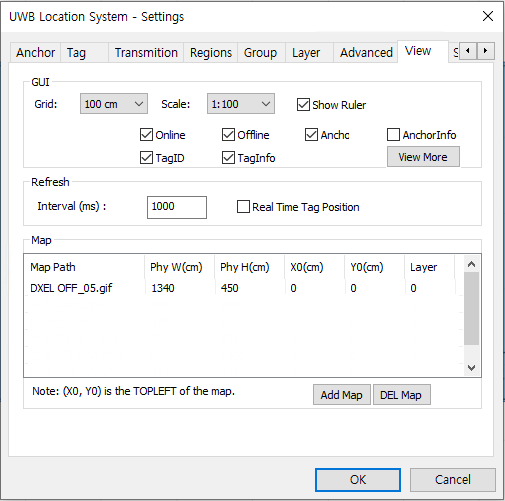

기준 데이터 설정 > server, 도면, 필터링 등 여러가지 기준정보 설정 가능

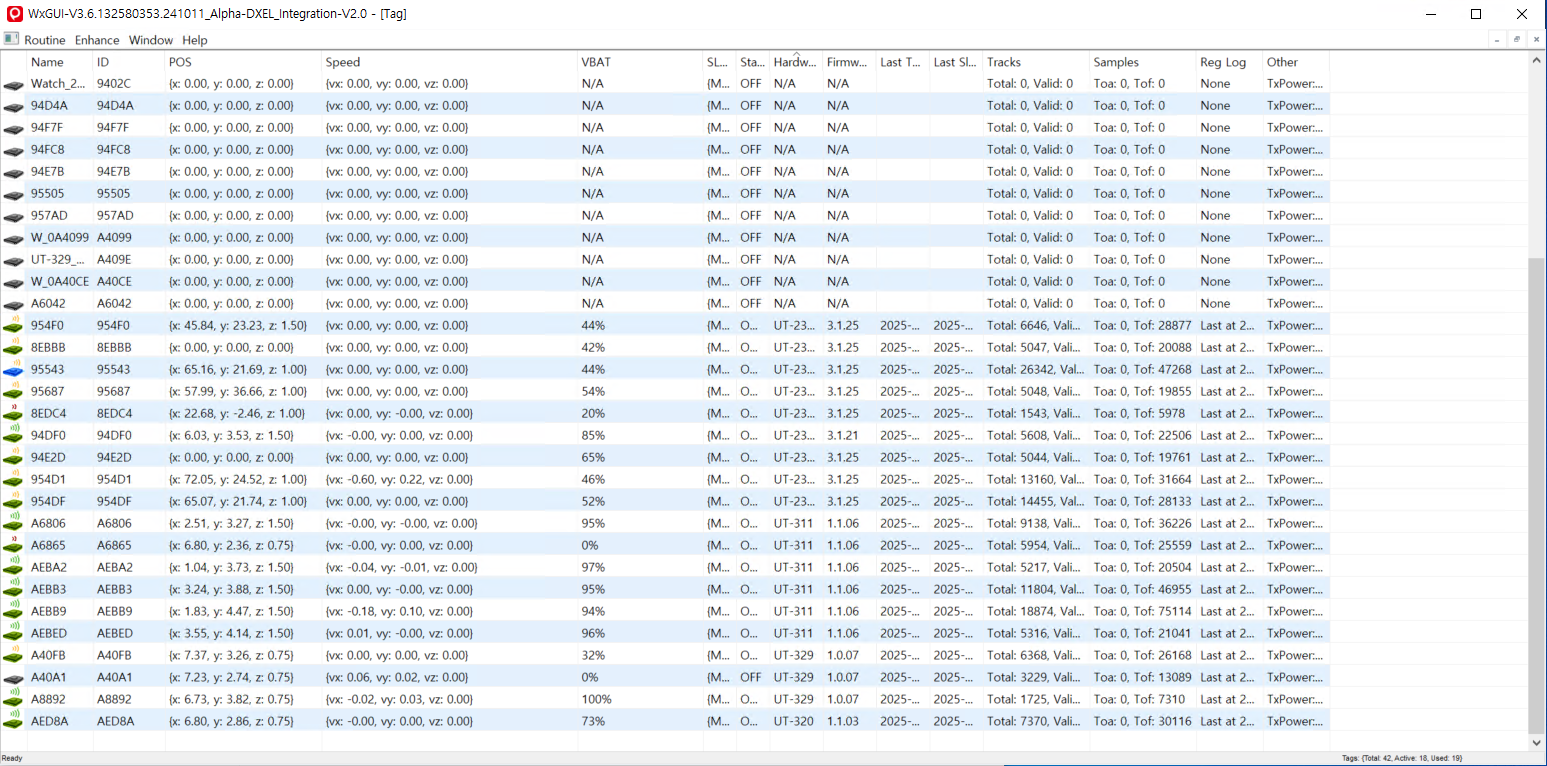

등록 된 UWB 기기에 대한 정보 실시간 확인
IFRTS Hardware

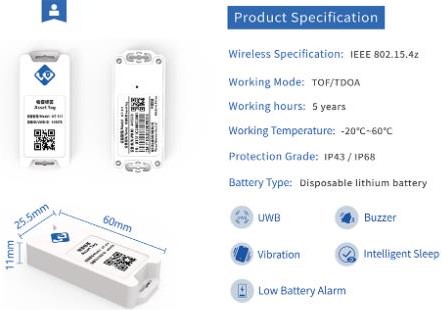

1UT-311
UT-311은 UWB 포지셔닝 기술을 기반으로 개발한 자재 포지셔닝 태그로, 접착식 백킹/스크류/타이인 설치를 지원하며, 주로 산업 제조, 창고 및 물류, 병원, 노인 및 스마트 오피스 및 기타 응용 시나리오에서 자재 포지셔닝 관리에 사용됩니다.
주요 기능
- IEEE 802.15.4z UWB 무선
- 일회용 리튬배터리
- 센티미터 수준의 위치 정확도를 위한 초광대역 나노초 펄스 신호
- 전 세계 애플리케이션을 위한 고대역폭(CH5/CH9) 설계
- 가볍고 편리함
- 작은 크기의 디자인으로 다양한 장착 방법을 지원합니다
- 보다 나은 환경 적응성을 위한 IP68 버전(옵션)
적용 범위
산업, 창고, 병원, 지능형 사무실

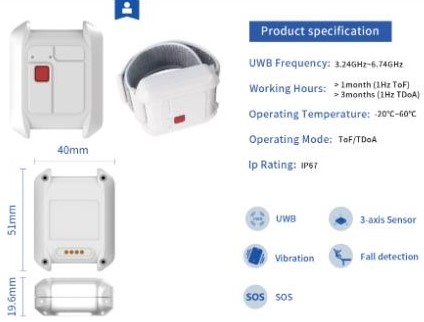

2UT-229
UT-229는 UWB 기술을 기반으로 한 고정밀 위치 측정 태그입니다. 손목 밴드와 헬멧 착용에 모두 호환됩니다. 한편, UT-229는 IP67 보호 레벨을 갖추고 있으며 전력 및 에너지, 정의, 전시장 및 다양한 산업 환경에서 널리 사용될 수 있습니다.
주요 기능
- IEEE 802.15.4a UWB 무선
- BLE 5.0 지원
- 충전식 리튬배터리
- SOS버튼
- 부저
- IP67 보호 등급
적용 범위
전력 및 에너지, 터널 및 복도, 건설 현장, 전시장 및 다양한 산업 환경

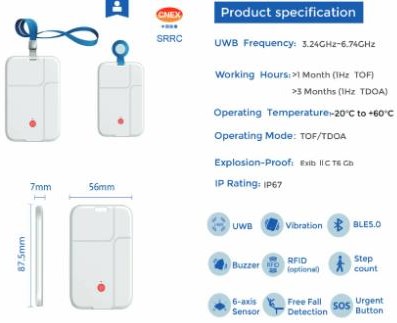

3UT-241-C (Card Tag)
UT-241-C는 카드형 휴먼 포지셔닝 태그로, BLE, 6축 센서 등이 탑재되어 TDOA와 TOF 두 가지 포지셔닝 방식을 지원합니다. 공장, 발전소, 정의, 전시장 등 다양한 시나리오에서 출입관리 및 사용인원의 목걸이 타입으로 주로 사용됩니다.
적용 범위
관공소, 발전소, 화학공장, 일반산업공장

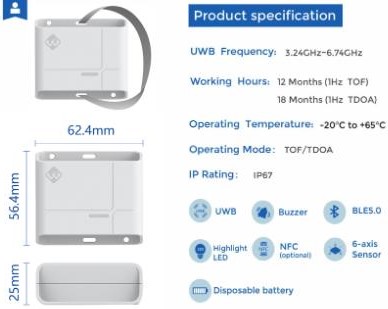

4UT-230 (Asset Tag)
UT-230은 Woxu가 UWB 위치 측정 기술을 기반으로 개발한 객체 위치 측정 태그입니다. 이 제품은 소리와 강한 빛 표시기를 통해 알림을 제공합니다. 시스템이 검색 모드로 설정되면 해당 태그의 LED가 깜박이고 부저가 울립니다.
적용 범위
창고 및 물류, Industry 4.0
5UG-230 (Vehicle Tag)
UG-230은 UWB 위치 기술을 기반으로 개발한 차량 장착 태그입니다.IEE 80.215.4AW 물리적 계층은 433MHHz 및 블루투스 애플리케이션을 지원합니다.차량 충돌 방지 태그는 차량 충돌 회피에 사용됩니다.
적용 범위
산업차량 충돌 방지(차대차, 차대사람), 산업차량, 크래인

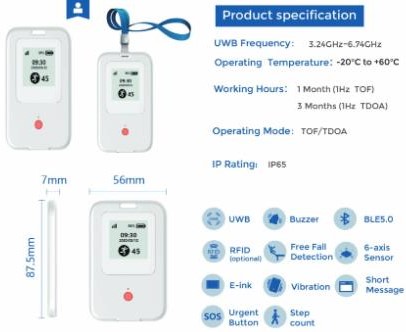

6UT-241-E (E-ink Screen Tag)
U-2241-E는 ESL을 탑재한 UWB 위치 기술을 기반으로 화면 카드 유형의 위치 태그입니다. 가능한 위치 및 6축 센서와 6축 센서를 갖추고 있으며, TOA 및 FF를 지원합니다.
적용 범위
정부기관, 공장, 발전소, 일반 사무실

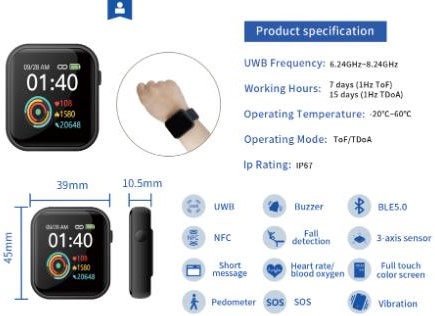

7UT-224
UT-224는 UWB 기술을 기반으로 개발한 스마트워치로 TDoA 및 ToF 측위 모드와 고주파 UWB 대역을 지원해 국가 규제 요건을 충족합니다. 제품은 BLE assisted 측위를 탑재했으며, 출입 통제 식별 및 인사 정보 관리를 위한 NFC를 지원합니다.
주요 기능
- IEEE 802.15.4z UWB 무선
- BLE 5.0
- 1.54인치 풀터치 디스플레이
- 심박수, 혈중 산소
- 만보계
- IP67 보호
- 근거리 무선 통신
적용 범위
관공소, Industry 4.0, 발전소, 건설 현장

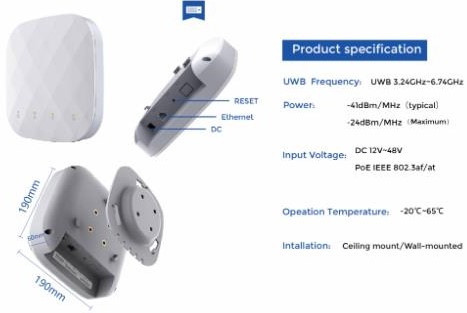

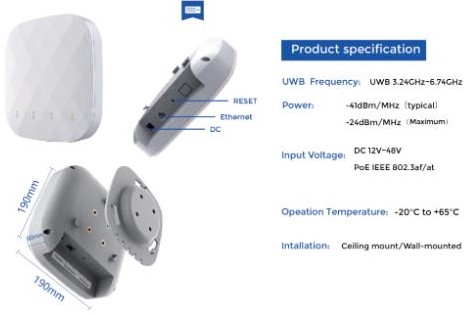

1UA-220 (Indoor Wireless Anchor)
UA-220은 UWB 측위 기술을 기반으로 개발한 실내 무선 측위 앵커로 TOF와 TDOA 두 가지 측위 방식을 지원하며, 5G 와이파이와 이더넷을 통해 데이터를 전송할 수 있습니다.
주요 기능
- IEEE802.15. 4a UWB 무선
- High-power IEE802.11a/n 1×1 Wi-Fi
- IEEE802.3af/at PoE
적용 범위
전시회, 병원, 관공소, 공장, 창고, 발전소, Industry 4.0

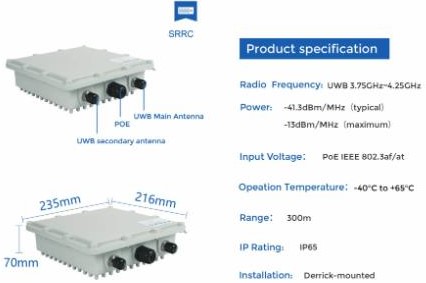

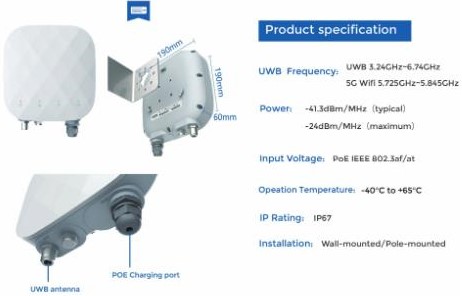

2UA-220-O (Outdoor Wireless Anchor)
UA-220-O는 UWB 측위 기술을 기반으로 개발한 실외 무선 측위 앵커입니다. TOF와 TDOA 두 가지 측위 방식을 지원하며, 5G 와이파이와 이더넷을 통해 데이터를 전송할 수 있습니다.
주요 기능
- IEEE802.15. 4a UWB 무선
- 고출력 IEE802.11a/n 1x1 와이파이
- IEEE802.3af/PoE 전원 공급 장치
해당 시나리오
Industry 4.0, 관공소, 발전소, 병원, 건설현장

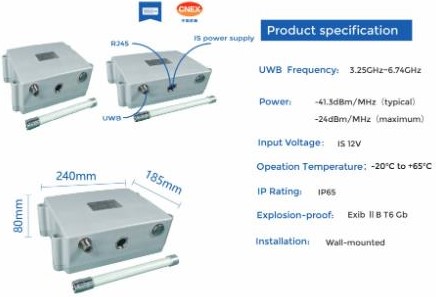

3UAB-100M (Explosion-proof Anchor)
UAB-100M은 UWB 측위 기술을 기반으로 개발한 방폭형 측위 앵커로 TOF와 TDOA 두 가지 방식을 지원합니다.
이 장비는 국제 방폭 인증 승인을 받았으며 고습 및 고분진 환경에서 작업할 수 있습니다. 방폭 및 내식성 기능을 갖추고 있으며 저온 작업을 지원합니다.
이 장비는 국제 방폭 인증 승인을 받았으며 고습 및 고분진 환경에서 작업할 수 있습니다. 방폭 및 내식성 기능을 갖추고 있으며 저온 작업을 지원합니다.
적용 범위
Industry 4.0, 화학공장, 도장공정, 발전소, 터널

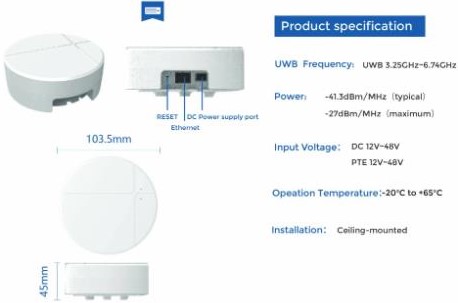

4UA-231 (Ceiling Anchor)
UA-231은 TOF와 TDOA 측위 방식을 지원하는 BLE가 적용된 소형 측위 앵커입니다.
실내 환경에서 사용됩니다. UA-231은 스위치를 통해 컴퓨팅 엔진에 연결할 수 있는 유선 백홀을 채택하고 있습니다.
실내 환경에서 사용됩니다. UA-231은 스위치를 통해 컴퓨팅 엔진에 연결할 수 있는 유선 백홀을 채택하고 있습니다.
적용 범위
Industry 4.0, 전신회, 병원, 관공소, 일반사무실
5UA-180-DHO ( High-power Positioning Anchor)
UA-180-DHO는 UWB 측위 기술을 기반으로 개발한 고출력 측위 앵커입니다. TOF와 TDOA 측위 방식을 지원합니다. 주로 장거리, 고정밀 측위에 사용되며 지하철, 터널, 파이프 회랑 및 기타 분야에 사용될 수 있습니다.
적용 범위
Industry 4.0, 지하터널 및 공사장, 지하철
6UA-210 (Indoor Wired Anchor)
UA-210은 TOF와 TDOA 두 가지 측위 방식을 지원하는 실내 유선 측위 앵커입니다. 실내에 주로 사용됩니다. 유선 백홀을 이용하면 스위치를 통해 컴퓨팅 엔진과 연결할 수 있습니다.
해당 시나리오
전시회, 병원, 관공서, 공장, 창고, 발전소
7UA-210-O (Outdoor Wired Anchor)
UA-210-O는 TOF와 TDOA의 두 가지 측위 방식을 지원하는 실외 유선 측위 앵커입니다. 실외에 주로 사용됩니다. 유선 백홀을 사용하면 스위치를 통해 컴퓨팅 엔진과 연결할 수 있습니다.
적용 범위
Industry 4.0, 발전소, 병원, 관공서, 건설 현장

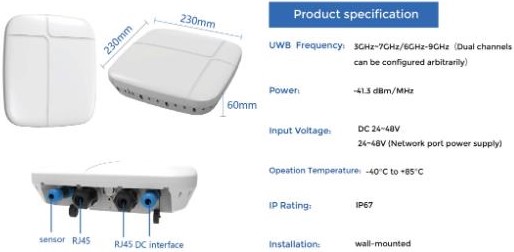

8UA-221 (Wired Time Synchronization Anchor)
UA-221은 현장 제품 사용을 기반으로 신세대 UWB 포지셔닝 앵커입니다. 유선 시간 동기화와 이중 UWB 채널을 대표적인 특징으로 사용하면 시스템의 신뢰성과 환경 적응력이 크게 향상됩니다. 장비 간 전원 공급, 네트워크 및 시간은 이론적으로 무제한 수준에 도달할 수 있는 동기식 접속을 지원하여 하드웨어 및 소프트웨어를 단순화합니다.
해당 시나리오
Industry 4.0, 물류, 창고
